Укладка геотекстиля при строительстве дороги
Укладка геотекстиля при строительстве дороги
Как укладывать геотекстиль при строительстве дороги: основание, нахлёсты, засыпка и движение техники?
Ошибки при укладке геотекстиля часто возникают не во время раскатки рулона, а на следующих этапах: полотно смещается при отсыпке, повреждается колёсами техники, расходятся нахлёсты или материал укладывают на неподготовленное основание. В результате геотекстиль уже не может выполнять предусмотренную проектом функцию так, как предполагалось.
Поэтому при правильной укладке геотекстиля при строительстве дороги необходимо обеспечить непрерывность слоя, сохранить материал до его закрытия грунтом или инертным материалом и не допустить его смещения и повреждения в процессе строительства.
Подготовка основания: что проверить до раскатки геотекстиля?
Геотекстиль следует укладывать на основание, подготовленное в соответствии с проектом и не содержащее элементов, способных повредить полотно.
Если материал раскатать непосредственно поверх крупных камней, строительного мусора, острых включений или выраженных локальных неровностей, риск повреждения увеличивается при последующей отсыпке и работе техники.
Перед укладкой необходимо проверить состояние поверхности и устранить дефекты, которые мешают нормальному прилеганию полотна. Подготовка основания выполняется с учётом проектной конструкции дороги и грунтовых условий.
Отдельного внимания требуют слабые и водонасыщенные грунты. Попытка дополнительно выровнять такое основание многократными проходами тяжёлой техники может привести к его деформации ещё до устройства последующих слоёв.
Каким должен быть нахлёст геотекстиля?
Универсальной величины нахлёста для всех дорожных объектов нет. Ширина нахлёста и способ соединения полотен должны соответствовать проекту и условиям монтажа.
Требуемое перекрытие зависит, в частности, от состояния основания, способности полотен сохранять положение при отсыпке и принятой технологии устройства слоя.
На ровном устойчивом основании контролировать положение соседних полотен проще. На слабом, деформируемом или неровном основании вероятность смещения возрастает, поэтому узел соединения требует повышенного внимания.
Главная задача нахлёста — не получить определённую цифру сама по себе, а сохранить непрерывность разделительного или фильтрующего слоя после отсыпки и распределения материала.
Если соседние полотна разошлись и между ними открылось грунтовое основание, на этом участке геотекстиль перестаёт выполнять предусмотренную функцию как непрерывная прослойка.
Можно ли соединять полотна вместо нахлёста
Способ соединения зависит от материала, проектного решения и технологии производства работ. Помимо свободного нахлёста могут применяться предусмотренные проектом способы соединения полотен.
Самостоятельно уменьшать предусмотренное перекрытие только ради сокращения расхода материала не следует. Решение должно учитывать условия конкретного объекта.

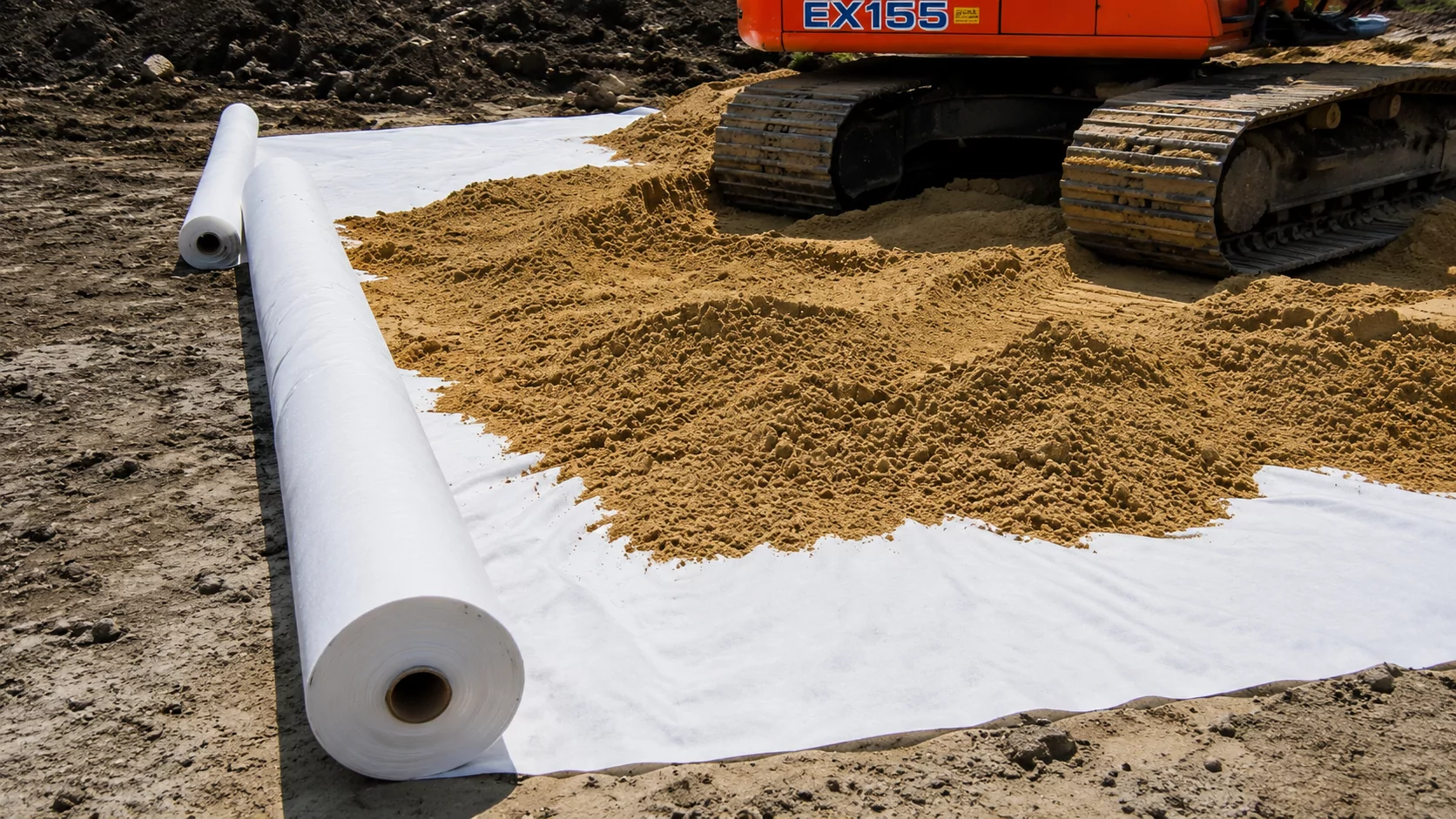

Можно ли строительной технике ездить непосредственно по геотекстилю?
Движение строительной техники непосредственно по открытому геотекстилю без предусмотренного технологией защитного слоя следует исключать, если такая схема специально не обоснована проектом или технологической документацией.
Колёса и гусеницы создают локальные воздействия. На слабом основании геотекстиль может продавливаться в неровности, смещаться, собираться в складки или повреждаться находящимися под ним включениями.
Особенно опасны манёвры на открытом полотне: повороты, торможение и разворот техники создают дополнительные сдвигающие воздействия.
Рабочую схему обычно организуют так, чтобы техника перемещалась по уже сформированному технологическому слою, а не непосредственно по открытому геотекстилю. Конкретная допустимая толщина такого слоя и порядок движения определяются проектом производства работ и условиями объекта.

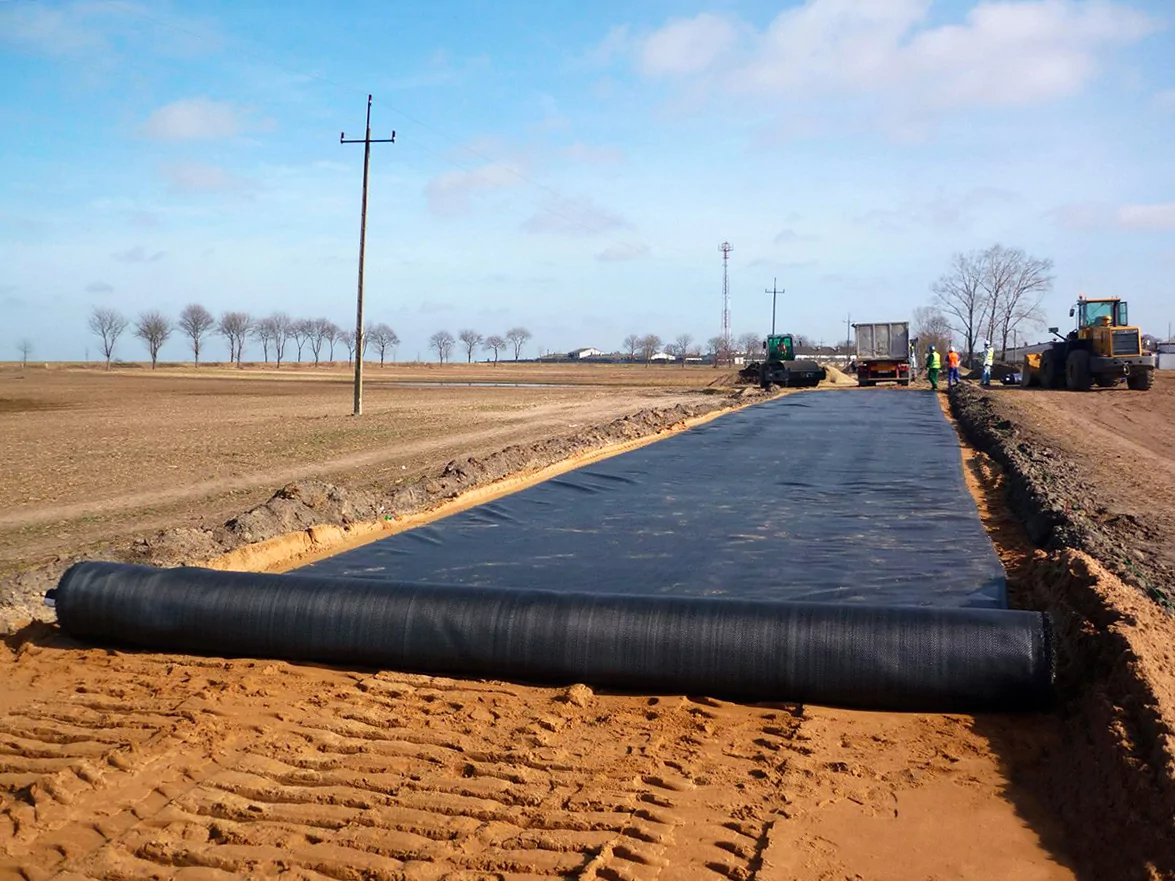

Как выполнять отсыпку, чтобы не сдвинуть полотна?
Направление отсыпки и движения техники должно быть организовано так, чтобы материал не заталкивался под край соседнего полотна и не раскрывал нахлёсты.
Это особенно важно при работе бульдозера или другой техники, распределяющей отсыпанный материал. Если направление усилия выбрано неудачно, край полотна может завернуться или сместиться.
Поэтому последовательность раскатки геотекстиля желательно заранее увязывать с направлением устройства следующего слоя.
После начала отсыпки необходимо визуально контролировать доступные участки. Если появились складки, смещение или раскрытие соединения, дефект лучше устранить до того, как участок окажется полностью закрыт последующими слоями.
Что делать, если геотекстиль повредили при монтаже?
Повреждённый участок нельзя просто закрывать щебнем или грунтом и считать монтаж завершённым. Сначала необходимо восстановить непрерывность геотекстильного слоя.
Способ ремонта зависит от характера повреждения, типа материала и требований проекта. Может потребоваться перекрытие дефектного участка дополнительным полотном с необходимым заходом на неповреждённый материал либо другое предусмотренное проектной или технологической документацией решение.
Особенно важно обнаруживать повреждения до засыпки. После устройства вышележащего слоя определить место и характер дефекта значительно сложнее.
Основные ошибки при укладке геотекстиля на дороге
| Ошибка | Что происходит | Что контролировать |
|---|---|---|
| Укладка на неподготовленное основание | Возрастает риск прокола и локального повреждения | Состояние поверхности до раскатки |
| Недостаточное или нестабильное перекрытие полотен | Нахлёст может раскрыться при отсыпке | Соединения перед устройством следующего слоя |
| Крупные складки | Полотно может смещаться и мешать формированию вышележащего слоя | Расправление материала до засыпки |
| Прямое движение техники по открытому полотну | Возникают локальные и сдвигающие воздействия | Организацию технологических проездов |
| Агрессивное распределение отсыпки | Полотно или нахлёсты смещаются | Направление и последовательность работ |
| Засыпка повреждённого участка без ремонта | Нарушается непрерывность слоя | Осмотр полотна перед закрытием |
| Выбор геотекстиля только по плотности | Один показатель не отражает пригодность материала для конструкции | Комплекс требуемых проектом характеристик |
Почему правильный монтаж не компенсирует неправильный выбор геотекстиля?
Даже аккуратно уложенный материал не решит задачу, если его характеристики не соответствуют условиям эксплуатации и монтажным воздействиям.
Например, при слабом основании необходимо оценивать не только разделение слоёв, но и деформации конструкции. В зависимости от задачи одного геотекстиля может быть недостаточно: проектом может предусматриваться геосетка, георешётка или комбинированное решение.
Аналогично нельзя выбирать материал исключительно по поверхностной плотности. Для инженерного решения имеют значение характеристики, связанные с функцией геотекстиля в конструкции, условиями монтажа и воздействиями в период эксплуатации.
Поэтому выбор материала и разработка технологии его укладки — взаимосвязанные задачи.
Что проверить перед засыпкой геотекстиля?
До того как полотно станет недоступно для визуального контроля, целесообразно проверить весь подготовленный участок.
Необходимо убедиться, что геотекстиль:
- уложен в предусмотренном проектом месте;
- не имеет видимых повреждений;
- образует непрерывный слой;
- не имеет недопустимых складок и смещений;
- имеет предусмотренные проектом соединения и нахлёсты;
- сохраняет положение при начале отсыпки.
Такой контроль особенно важен потому, что после устройства следующего слоя многие монтажные дефекты уже невозможно устранить без вскрытия конструкции.
Вывод
Правильная укладка геотекстиля в дорожной конструкции — это не только раскатка полотен. Критическими этапами являются подготовка основания, сохранение нахлёстов, аккуратная отсыпка и исключение недопустимого движения техники по открытому материалу.
Конкретные размеры нахлёстов, параметры первого слоя засыпки и технология монтажа должны определяться проектом с учётом грунтовых условий, характеристик материала и конструкции дороги.
FAQ
Какой стороной укладывать геотекстиль под щебень?
Для обычного однородного геотекстильного полотна ориентация сторон, как правило, не является самостоятельным критерием монтажа. Если конкретный материал имеет конструктивные особенности или производитель устанавливает требования к ориентации, необходимо руководствоваться технической документацией на него.
Нужно ли натягивать геотекстиль при укладке?
Чрезмерное натяжение не требуется. Полотно укладывают с нормальным прилеганием к подготовленному основанию, избегая крупных складок и одновременно не создавая избыточного предварительного натяжения.
Можно ли укладывать геотекстиль прямо на грунт?
Да, если такое положение геотекстиля предусмотрено конструкцией дороги, а грунтовое основание соответствующим образом подготовлено. Острые включения, строительный мусор и другие элементы, способные повредить полотно, необходимо учитывать при подготовке поверхности.
Можно ли засыпать геотекстиль сразу после раскатки?
Можно переходить к устройству следующего слоя после проверки правильности раскладки, соединений и отсутствия повреждений. При этом технология отсыпки не должна приводить к смещению или повреждению полотен.
Что важнее при укладке: нахлёст или прочность геотекстиля?
Это разные параметры одной системы. Требуемые характеристики геотекстиля не компенсируют неправильно выполненное соединение полотен, а большой нахлёст не компенсирует материал, не соответствующий условиям проекта.
